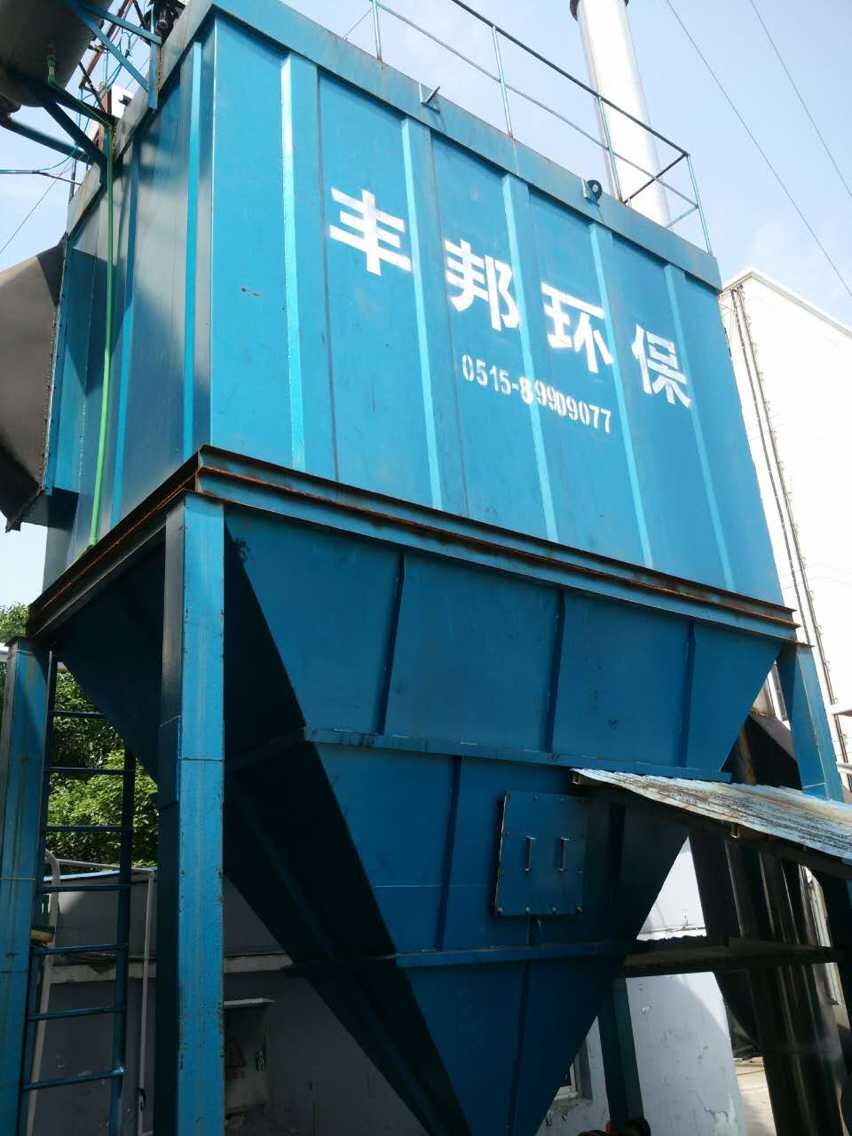

設備結構
FB.MC型氣箱脈沖袋式除塵器本體分隔成數個箱區，每箱有32、64、96、128條濾袋。主要由底部鋼結構、灰斗、上箱體、箱體、進出風口、濾袋、清灰裝置、電氣控制等幾部分組成。另外還可根據實際情況在灰斗外壁配置倉壁振動器、灰斗落料口配置形卸灰閥或螺旋輸送機等卸灰裝置。
工作原理
1、過濾原理：
含塵氣體由進風口進入，經過灰斗時，氣體中部分大顆粒粉塵受慣性力作用被分離出來，直接落入灰斗底部。含塵氣體通過灰斗后進入中箱體的袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋外表面。凈化后的氣體經濾袋口進入上箱體后，再由出風口排出。
2、清灰原理：
隨著過濾時間的延長，濾袋上的粉塵層不斷積厚，除塵設備的阻力不斷上升，當設備阻力上升到設定值時，清灰設置開始進行清灰。首先，一個分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以極短促的時間在上箱體內迅速膨脹，涌入濾袋，使袋膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從*室清灰開始至下一次清灰開始為一個清灰周期。
3、粉塵收集：
經過濾和清灰工作被截留下來的粉塵均落入灰斗，再由灰斗口集中排出。
