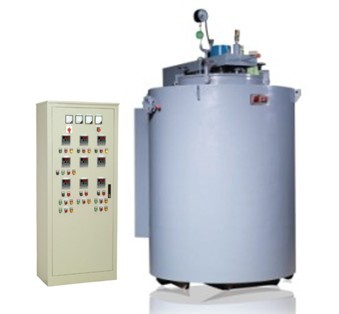

SNRQ3系列井式氣體滲碳爐是新型節能周期作業式熱處理電爐，主要供鋼制零件進行氣體滲碳。由于選用超輕質節能爐襯材料和先進的一體化水冷爐用密封風機，該系列滲碳爐爐溫均勻、升溫快、保溫好 ，工件滲碳速度加快，碳勢氣氛均勻，滲層均勻，在爐壓提高時，亦無任何泄漏，提高了生產效率和滲碳質量。
結構:
本系列滲碳爐由爐殼、爐襯、爐蓋升降機構、爐用密封風機、馬弗罐、加熱元件及電控系統等組成 。爐殼由鋼板及型鋼焊接而成。爐襯是由0.6gcm³高強度超輕質節能耐火磚、硅酸鋁纖維、硅藻 土保溫磚及石棉板砌筑而成的節能型復合結構。爐蓋升降機構由電機、齒輪泵等部件組成，當開啟爐蓋 時，只需按下控制箱上的按鈕，爐蓋即以30—70毫米|秒的速度上升。為安全起見，在升降軸上裝設有 兩個行程開關，當爐蓋上升時，下部行程開關自動切斷滲碳爐控制柜主回路電源，使加熱元件斷電停止 工作，上部行程開關則限制升降軸升起的高度，以防升降抽升起過高而脫出。
爐用密封風機裝在爐蓋上，供攪拌馬弗罐內的氣氛并使之成分均勻，同時使爐溫趨于均勻。在爐蓋 上還裝有三根工藝管通向爐膛馬弗罐內:一根套管頂端安裝三頭不銹鋼滴注器，由三頭滴注器向爐內墑 注甲醉，煤油或其它有機液體，各種液體均可調節，該套管上的氨氣孔可用來向爐內輸送氨氣作碳、氮 共滲之用(不滲氮時可將此管口封閉)；一根套管為取樣管，該套管上部的一管接頭可與“U”型玻璃管壓 力計連接，用來監視爐馬弗罐的作用是維護爐壓，保證滲碳或碳、氮共滲的正常進行，它由耐熱鋼制成 (鑄件)。加熱元件由電熱合金絲繞成螺旋狀，安裝在爐襯內壁上，并通過引出捧引出爐外，滲碳爐溫度 由插入爐膛的熱電偶，通過補償導線將信號傳送給自動控溫柜，控溫柜自動控制、調節并記錄爐內的加熱溫度。
技術參數:
型號 額定功率 額定溫度(℃) 有效工作空間 爐溫均勻性(℃) 空爐升溫時間 參考裝爐量 參考重量(T)
SNRQ3-25-9 25 950 Ф450×450 ≤±5 ≤120 100 1.2
SNRQ3-35-9 35 950 Ф450×600 ≤±5 ≤120 150 1.5
SNRQ3-60-9 60 950 Ф650×600 ≤±5 ≤120 250 1.8
SNRQ3-75-9 75 950 Ф650×900 ≤±5 ≤150 400 2.0
SNRQ3-90-9 90 950 Ф800×900 ≤±5 ≤150 700 2.5
SNRQ3-105-9 105 950 Ф800×1200 ≤±5 ≤150 900 3.5
