概述
本電爐主要用于材料的在氮?dú)饣驓淦虮Ｗo(hù)下燒結工藝。設備采用全纖維爐膛結構，發熱元件采用電阻絲布置于爐膛四周均勻加熱，進口智能溫控儀控制。

額定溫度為1000℃。

1.性能參數
1、使用溫度：RT～1000℃

2、額定溫度：1000℃

3、內膽有效尺寸：800L×450W×300H(mm)，內膽材料：SUS310S/δ6

4、爐膛材料：1400型陶瓷纖維+1260型陶瓷纖維

5、加熱元件：電阻絲套在瓷管外部，四周加熱

6、控溫穩定度：±1℃，采用進口（日本島通）智能程序調節儀控制，具有PID參數自整定功能。

7、控溫段數：40段

8、控溫點數：1點

9、額定功率：20Kw；

10、爐門密封：水冷卻+硅橡膠

11、氣路系統：流量計

12、氣氛：氮?dú)�、氫氣二路進氣配二個0.16～1.6m3/h流量計和一個混氣筒

13、電源：三相，380VAC，50Hz。


2.結構說明
整臺設備主要分為爐膛、爐膽、保溫、氣氛控制、爐門密封和溫度控制等系統。

結構形式：上部為加熱爐體，下部為控制系統。

2.1爐膛及內膽
爐膛采用1400型陶瓷纖維板（日資企業生產）制造，圍成一長方形加熱腔體；四周布置加熱元件形成工作室。內膽采用SUS310S/δ6耐熱不銹鋼經折邊后密焊而成，折邊時折有加強筋以增加內膽的整體強度。

2.2保溫
在爐膛外層填充約50mm厚1260型陶瓷纖維板。由于陶瓷纖維優異的隔熱性能和極低的熱容，既可以保證設備迅速升溫，又可以大大降低設備能耗及表面溫度，具有明顯的節能效果。



2.4爐殼
爐殼采用雙層結構，內層與外層之間設冷卻風扇，加快爐溫的冷卻速度。


2.3氣氛控制
設備的氣氛控制分為壓力控制和流量控制兩部分。

1）在設備使用過程中，整個爐內是充氮?dú)饷芊獾�，這就要求爐膛必須維持一定力。.

2)進氣設二路進氣，二個流量計，一路氮?dú)�、一路氫氣。并設一個混氣筒。

2.4爐門密封
爐門開啟形式為手動橫開門，為防止?fàn)t內氣體泄漏，爐門采用硅橡膠密封圈密封，采用快速夾鉗壓迫關閉。為延長硅橡膠密封圈的使用壽命，爐口設水冷卻。

2.5裝卸料
松開爐門快速壓鉗，打開爐門取出擋磚，將所燒物料放置于爐膛中間，然后放入擋磚，關閉并壓緊爐門。

2.6控制系統
控制系統采用和爐體一體化設計。日本島通智能程序溫控儀，帶有4×10段升溫曲線，溫度曲線的調節通過設定自動控制進行。溫控儀接受熱電偶檢測的信號，調功板觸發控制電力模塊，K分度熱偶測溫。該儀表具有PID參數自整定功能，單點控制穩定度可達±1℃，且具有高溫上限報警、熱電偶失效指示等多項報警保護功能。

電爐的溫度控制系統安裝在爐體下部的控制柜內，分為控制面板和強電板兩部分。


本設備的溫控系統還具有如下特點：

l 功能齊全：本機對工作過程中的超溫發出報警信號，并自動完成保護動作。

l 操作簡單：當所有的儀表完成設定功能后，只要按下運行按鈕，以后的工作自動完成。

l 工作狀態一目了然。

3.客戶準備
1）電源——380±5%V電源、50Hz。

2）氮?dú)�、氫氣�?br>
3）冷卻水——水質潔凈，水溫*好低于25℃，供應流量≥0.1m3/h。
4.設備安裝使用條件
1）該設備必須安裝在室內，環境溫度-10℃～45℃。室內無可燃性氣體、腐蝕性氣體、蒸汽的場合。

2）設備占地面積不得少于2平方米，工作間長不得少于3米，寬均不得少于2米，地基堅固、平整。

3）設備必須可靠接地。

4）設備冷卻水進水壓力為0.1-0.2Mpa。

5）設備氮?dú)獾倪M(jìn)氣壓力為0.1-0.2Mpa。
品牌 常州市興光窯爐有限公司-http://www.cnkiln.cn

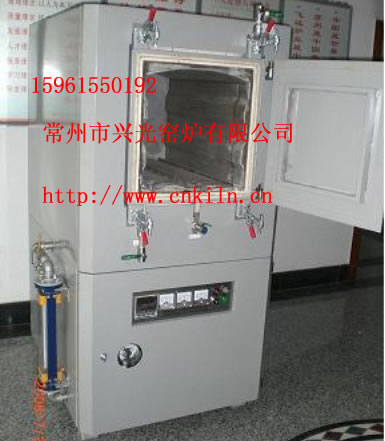

型號 常州市興光窯爐有限公司-KSXQ-20-10箱式氣氛電阻爐
*大電壓 380
功率 20kw
額定溫度 950
主要用途 磷酸鐵鋰煅燒 ；適合各類大專院校實驗室、工礦企業化驗室，供化學分析、物理測定，以及金屬、陶瓷的燒結和熔解、小型鋼件等加熱、焙燒、烘干、熱處理用。
